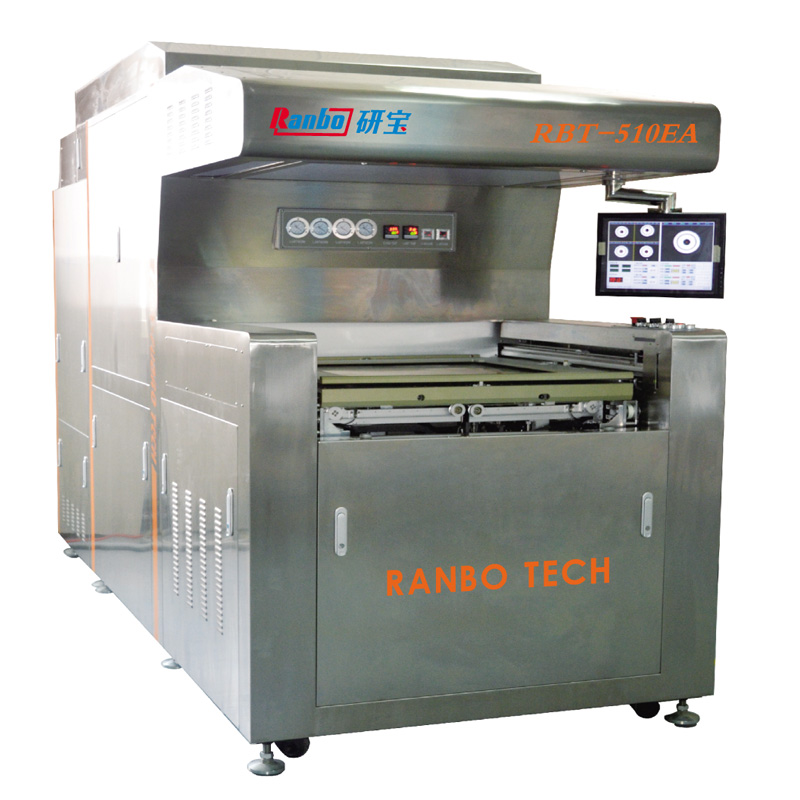

平行光自动对位线路曝光机RBT-510E
适用于内/外层干膜线路制程,可选5KW平行光单灯光源...
特性Features :
★适用于内/外层干膜线路制程
★可选5KW平行光单灯光源
★4CCD自动对位系统，对位精度高，对位操作方便，易换底片
★曝光台面玻璃对玻璃，自动防漏光安全装置
★高解析度2/2mil，对位精度:自动对位3σ≤20um
★可靠性高，伺服传动双框架，自带防漏光安全装置
规格(mm)：Specifications
★适用于内/外层干膜线路制程
★可选5KW平行光单灯光源
★4CCD自动对位系统，对位精度高，对位操作方便，易换底片
★曝光台面玻璃对玻璃，自动防漏光安全装置
★高解析度2/2mil，对位精度:自动对位3σ≤20um
★可靠性高，伺服传动双框架，自带防漏光安全装置
规格(mm)：Specifications
| 使用范围 Paneldimension |
电路板尺寸：305*355mm~546*610mm (12*14~21*24) 电路板厚度：0.1mm~3.2mm 底片尺寸：660mm*585mm |
Panel sizes： 305*355mm~546*610mm(12*14~21*24) Thickness：01mmto3.2mm Artwork dimensions：660mm*585mm |
| 光源系统 CollimatedUV System |
曝光光源：5KW汞氙短弧灯或LED光源 平行半角：≤2° 倾斜角：≤2° 均匀度：85 %以上 解析度：2.0/2.0miL |
Light source：Collimated 5KW*1,Mercury-xenon short arc lamp&LED lamp Collimation：≤2° Declination: ≤2° Declination：85% Resolution :2.0/2.0miL |
| 曝光方式 Exposure method |
曝光方式：双面双抬框曝光 | 压克力vs. Glass; Mylar vs Glass/ Acrylic .vs. Glass; Mylar vs Glass |
| 控制系统 System control features |
控制系统：触控式荧幕配合PC及PLC作业 | Comtrol system：PLC with PC Base |
| 环境要求Clean Room | 置机空间21℃±3℃；55%±5% | Clean Room :21℃±3℃；55%±5% RH |
| 整体温度控制integrate temperature control | 外接水散热恒温控制 | External water thermostatic control |
| 底片对位系统 Artwork alignment system |
对位方式： CCD数量： 4个CCD监控 CCD移动:自动移动 制程板对位:自动对位 底片对位:自动底片对位 制程板固定方式:使用￠3mm Pin 底片固定方式:双沟槽式真空吸附 对位完成精度:自动对位3σ≤±20um |
CCD quantity: 4CCD alignment CCD tuansfer method:Auto tuansfer Pane attachment:Auto alignmen Auto artwork alignment Pre-registration:pin hole ￠3.00mm pin Artwork attachment: Vacuum attachment Aligment accuracy:3σ±20um |
| 机台外形Dimension | L3335*W1340*H2350（不锈钢外壳SS304） | |
