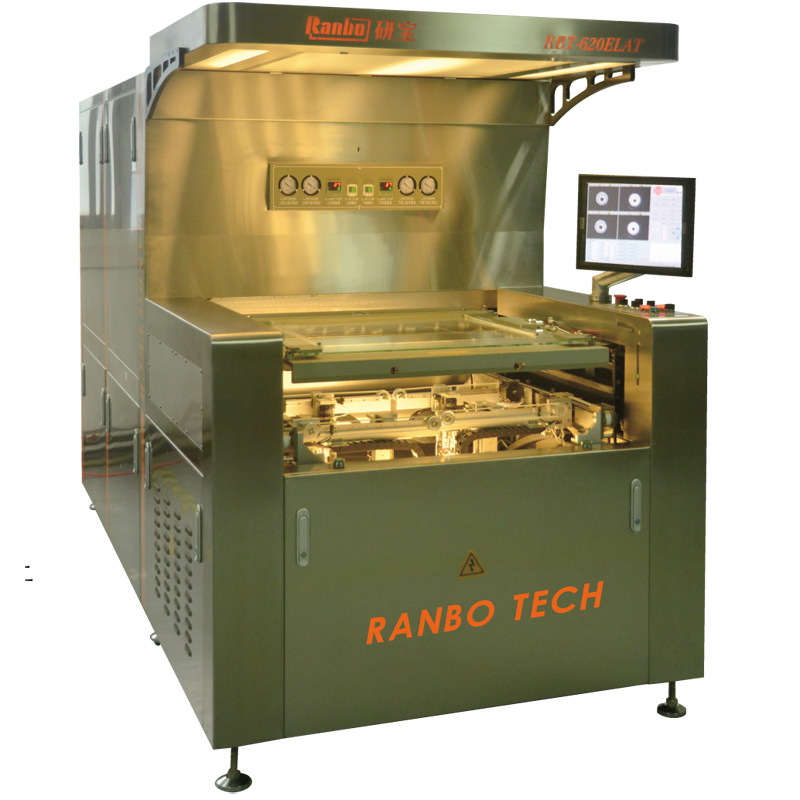

UV LED 自动对位线路曝光机 RBT-620E
国内首台采用节能环保新型 UV LED 平行光源,运营成本节约 80%以上
Features 特性 :
★适用于内层\外层干膜线路制程
★国内首台采用节能环保新型 UV LED 平行光源,运营成本节约 80%以上
★4CCD自动对位系统，对位精度高，对位操作方便，易换底片
★曝光台面玻璃对玻璃，自动防漏光安全装置
★高解析度，可靠性高，伺服传动双框架
★台面尺寸可以定制
规格参数(mm)：Specifications
★适用于内层\外层干膜线路制程
★国内首台采用节能环保新型 UV LED 平行光源,运营成本节约 80%以上
★4CCD自动对位系统，对位精度高，对位操作方便，易换底片
★曝光台面玻璃对玻璃，自动防漏光安全装置
★高解析度，可靠性高，伺服传动双框架
★台面尺寸可以定制
规格参数(mm)：Specifications
| 使用范围 Paneldimension |
电路板尺寸：305*355mm~543*627mm (12*14~21.4*24.7) 电路板厚度：0.1mm~3.2mm 底片尺寸：595mm*678mm |
Panel sizes： 305*355mm~543*627mm(12*14~21.4*24.7) Thickness：0.1mmto3.2mm Artwork dimensions：595mm*678mm |
||
| 光源系统 CollimatedUVSystem |
曝光光源：UV LED 平行光源 ≤2° 均匀度：85%以上- |
Light source：LED parallel light source≤2° Declination：≥85% |
||
| 曝光方式 Exposure method | 曝光方式：双面双抬框曝光 | Glass vs Glass; |
||
| 控制系统 System control features |
控制系统：触控式荧幕配合 PC 及 PLC 作 业 |
Comtrol system：PLC with PC Base |
||
| 环境要求 Clean Room | 置机空间 21℃±3℃；55%±5%,/ | Clean Room :21℃±3℃；55%±5% RH | ||
| 解析度 Resolution | 干膜 2.0/2.0mil湿膜2.5/2.5 | Dry film：2.0/2.0mil 2.5/2.5mil | ||
| 机械产能(不含清洁 拿/放板时间) Mechanical capacity (excluding clean take / release time) |
2.5-3.5 pin/min | 2.5-3.5 pin/min | ||
| 气 压 要 求 Air pressure requirement | 5.5kg 120L/min 以上 | 5.5kg 120L/min | ||
| 電壓要求 Power | AC 1 ￠220V （需接地线） |
AC 1 ￠220V （需接地线） |
||
| 底片对位系统 Artwork alignment system |
对位方式：CCD 数量： 4 个 CCD 监控 CCD 移动:8 轴自动移动 制程板对位:自动对位 底片对位:自动底片对位 制程板固定方式:使用￠3.mm Pin 底片固定方式:双沟槽式真空吸附 -對位精度: 3σ≤20μm |
CCD quantity: 4CCD alignment CCD tuansfer method:Auto tuansfer Pane attachment:Auto alignmen Pre-registration:pin hole ￠3.0mm pin Artwork attachment: Vacuum attachment Aligment accuracy: 3σ≤20μm |
||
| 耗電量 Power consumption | 工作狀態 5KW/H 待機 0.5KW/H working condition 5KW/H &standby 0.5KW/H | |||
| 机台外形 Dimension | 2950*1350*1820mm 不锈钢外壳（SS304） | |||
