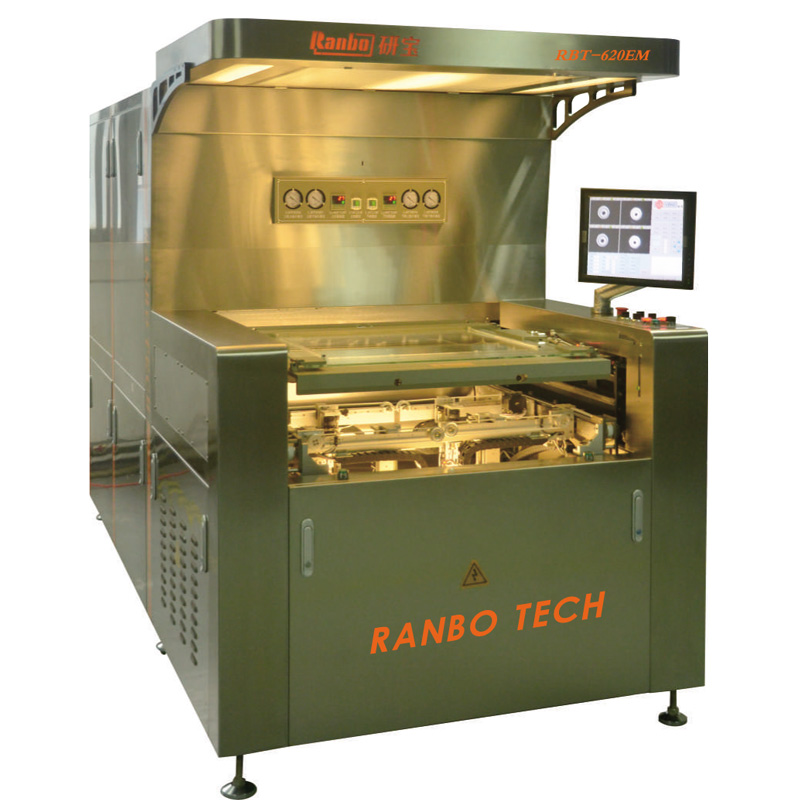

UV LED CCD影像检查曝光机 RBT-620EM
曝光台面玻璃对玻璃，自动防漏光安全装置
Features 特性:
★适用于内层湿膜/干膜线路制程
★国内首台采用节能环保新型 UV LED 灯源,运营成本节约 80%以上
★2/4CCD影相系统，检查精度高，操作方便，易换底片
★曝光台面玻璃对玻璃，自动防漏光安全装置
★高解析度，可靠性高，伺服传动双框架
★台面尺寸可以定制
规格参数(mm)：Specifications
★适用于内层湿膜/干膜线路制程
★国内首台采用节能环保新型 UV LED 灯源,运营成本节约 80%以上
★2/4CCD影相系统，检查精度高，操作方便，易换底片
★曝光台面玻璃对玻璃，自动防漏光安全装置
★高解析度，可靠性高，伺服传动双框架
★台面尺寸可以定制
规格参数(mm)：Specifications
| 使用范围 | 电路板尺寸：305*355mm~551*627mm | Panel sizes： |
| (12*14~21 21.7*24.7) | 305*355mm~551*627mm(12*14~21.7*24.7) | |
| Paneldimension | 电路板厚度：0.07mm~3.2mm | Thickness：0.07mmto3.2mm |
| 底片尺寸：595mm*678mm | Artwork dimensions：595mm*678mm | |
| 光源系统 CollimatedUVSystem |
曝光光源：UV LED 冷光源 均匀度：85%以上 ---灯源系统保用 3 年 |
Light source：UV LED LAMP Declination：85% |
| 解析度 Resolution（印出来的画册写成了分析率） | 干膜 2.0/2.0mil 湿膜 2.5/2.5 | Dry film2.0/2.0mil2.5/2.5 |
| 曝光方式 Exposure method | 曝光方式：双面双抬框曝光 | Glass vs Glass; |
| 控制系统 System control features |
控制系统：触控式荧幕配合 PC 及 PLC 作 业 |
Comtrol system：PLC with PLCase |
| 冷却方式 Cooling method | 水冷或风冷 | Water-cool&forced-cool |
| 环境要求 Clean Room | 置机空间 21℃±3℃；55%±5%,/ | Clean Room :21℃±3℃；55%±5% RH |
| 机械产能(不含清洁 拿/放板时间) Mechanical capacity (excluding clean take / release time) |
2.5-3.5 pin/min |
2.5-3.5 pin/min |
| 气 压 要 求 Air pressure requirement | 5.5kg 120L/min 以上 | 5.5kg 120L/min |
| 電壓要求 Power | AC 1 ￠220V （需接地线） | AC 1 ￠220V （需接地线） |
| 底片对位系统 Artwork alignment system |
检查方式：CCD | CCD quantity: 4CCD alignment CCD |
| 数量： 4 个 CCD | tuansfer method:manud tuansfer Pane | |
| 监控CCD 移动:手动 底片对位:手动底片对位 制程板固定方式:靠边 |
Arteork alignment Attachment methld Pre-registration:keep to the side Artwork attachment:Vacuum attachment |
|
| 底片固定方式:双沟槽式真空吸附 | Aligment accuracy: 3σ≦12.5μm | |
| 上/下底片對位精度 3σ≦12.5μm | ||
| 耗電量 Power consumption | 工作狀態 5KW/H 待機 0.5KW/H working condition 5KW/H &standby 0.5KW/H | |
| 机台外形 Dimension | 2950*1350*1820mm 不锈钢外壳（SS304） | |
